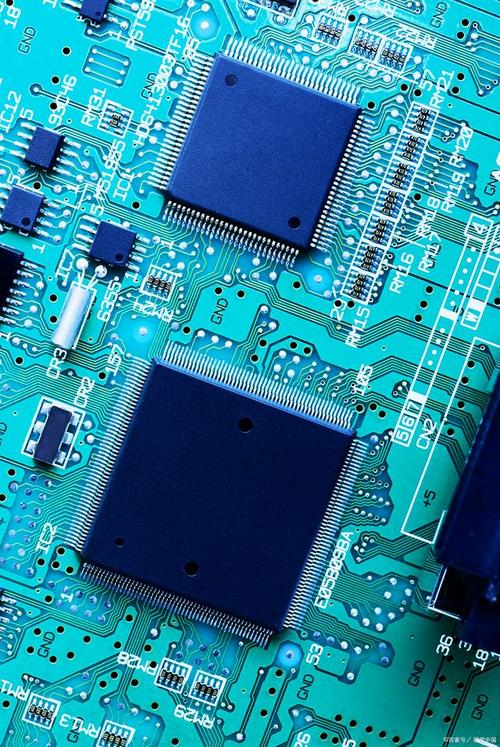

集成电路与芯片制造——从概念到产业的概述

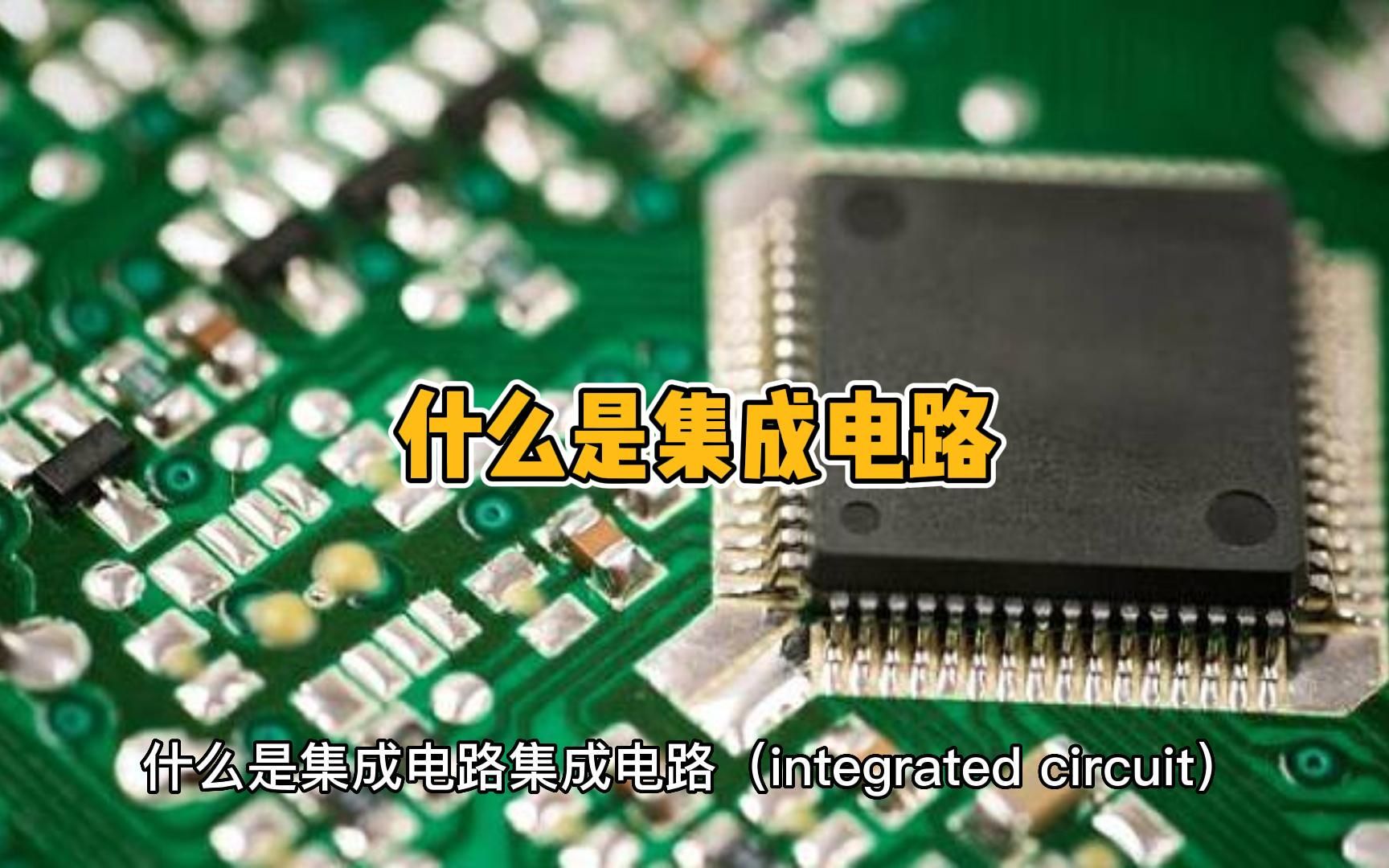

一、什么是集成电路
集成电路（Integrated Circuit, IC）是一种把多个电子元器件（晶体管、电阻、电容等）及其连线，通过半导体工艺集成在同一块半导体衬底（通常是硅片）上，形成具有特定功能的微型电子电路。它与传统由分立元件焊接而成的电路相比，具有体积小、重量轻、功耗低、可靠性高、性能一致性好、适合大批量生产等突出优点。

1958年，杰克·基尔比（Jack Kilby）在德州仪器展示了第一块集成电路雏形；同年，罗伯特·诺伊斯（Robert Noyce）在仙童半导体提出了基于硅平面工艺的集成电路方案。此后，集成电路从小规模集成（SSI）逐步发展到中规模（MSI）、大规模（LSI）、超大规模（VLSI）、特大规模（ULSI），直至今天的系统级芯片（SoC）。

集成电路有多种分类方式：

• 按功能：数字集成电路（逻辑、存储、微处理器）、模拟集成电路（放大器、电源管理、射频）、数模混合集成电路。
• 按集成度：SSI、MSI、LSI、VLSI、ULSI。
• 按制造工艺：双极型、CMOS、BiCMOS等，目前CMOS是主流。

二、芯片制造的基本流程
芯片制造（晶圆制造）是把设计好的集成电路版图，通过一系列物理和化学工艺，在硅片上形成器件和互连结构的过程。典型流程可分为以下关键环节：

1. 晶圆制备

• 从沙子（二氧化硅）中提炼多晶硅，再通过直拉法（CZ）或区熔法（FZ）生长单晶硅锭。
• 切割、研磨、抛光形成平整的硅晶圆（常见尺寸：200mm、300mm）。

2. 前道工艺（晶圆制造）
这一阶段在晶圆上制作晶体管、电容等器件，主要循环步骤包括：

• 薄膜沉积：用CVD、PVD、ALD等方法生长氧化层、氮化层、多晶硅、金属等薄膜。
• 光刻：涂光刻胶、曝光（DUV或EUV）、显影，把掩模版上的图形转移到晶圆上。
• 刻蚀：干法（等离子体）或湿法刻蚀，把光刻胶图形转移到下层材料。
• 掺杂：离子注入或扩散，形成N型/P型区域，调控导电类型与浓度。
• 化学机械抛光（CMP）：平坦化表面，保证多层结构可叠加。
• 重复上述步骤数十次，形成多层互连与器件结构。

关键器件是MOSFET：在硅表面形成源极、漏极和栅极，栅极下方的导电沟道受栅压控制，实现开关与放大。随着工艺进步，出现了FinFET、GAA（环绕栅极）等三维结构，以继续缩小尺寸并控制短沟道效应。

1. 后道工艺（互连与封装）

• 互连：用铜互连、钨塞、低k介质等，把数百万甚至数十亿晶体管连接成电路。
• 测试：晶圆测试（Wafer Probing）挑出坏芯。
• 封装：切割成芯片（Die），通过引线键合、倒装、硅通孔（TSV）等方式封装，形成芯片成品（如BGA、QFN、CSP等）。

三、关键技术与挑战

1. 光刻技术
光刻是芯片制造中最关键也最昂贵的环节。波长从早期的365nm、248nm、193nm，发展到今天的EUV（13.5nm）。EUV光刻机由ASML等公司供应，是先进制程（如7nm、5nm、3nm）的核心门槛。

2. 工艺节点
“XX纳米”已不再是物理栅长，而是营销与工艺代际的标识。进入5nm以下后，短沟道效应、量子隧穿、发热、漏电等问题加剧，推动FinFET、GAA、3D堆叠（如3D NAND、Chiplet）等创新。

1. 材料与设备

• 材料：高纯硅、光刻胶、高k介质、铜/钴/钌互连、封装基板等。

• 设备：光刻机、刻蚀机、薄膜沉积设备、离子注入机、CMP设备、检测与量测设备等。设备与材料是产业的上游基础。

4. 良率与成本
良率（Yield）直接决定芯片成本。随着晶体管数量增加和尺寸缩小，缺陷控制、工艺均匀性、洁净度要求极高（如ISO Class 1级洁净室）。先进制程晶圆厂投资可达百亿美元级别。

四、集成电路产业模式

1. IDM（垂直整合制造）
企业集设计、制造、封装、测试于一体，如Intel、三星、德州仪器等。

1. Fabless + Foundry

• Fabless：只做设计，如高通、英伟达、联发科等。

- Foundry：只做代工，如台积电、中芯国际、三星代工等。
这种分工极大推动了产业繁荣，使得设计公司能快速进入市场。

1. 封测与IP

• 封测厂：日月光、安靠、长电科技等。

• IP供应商：ARM、Synopsys、Cadence等提供处理器核、接口、EDA工具等。

五、发展趋势

1. 延续摩尔定律：GAA、CFET(互补场效应晶体管)、High-NA EUV、新型互连材料。
2. 超越摩尔：Chiplet、异构集成、2.5D/3D封装、硅光、射频与传感器集成。
3. 新型材料与器件：碳纳米管、二维材料（MoS2等）、自旋电子、量子器件等。
4. 绿色制造：降低能耗、水耗，使用环保材料，推动可持续发展。
5. 地缘与供应链：全球产业链高度分工但风险集中，主要经济体正加大对本土制造能力的投入。

六、
集成电路是现代信息社会的基石，芯片制造则是人类精密制造的巅峰之一。从一颗沙粒到一枚高性能芯片，涉及材料、物理、化学、光学、机械、电子、计算机等多学科的高度协同。理解集成电路与芯片制造的基本脉络，有助于把握科技革命与产业变革的方向，也能让我们更清楚地认识到芯片产业为何如此重要、又为何如此艰难。随着新材料、新结构、新集成的不断突破，芯片技术仍将继续改变世界。
